01、PID 算法 —— 精準控溫的基礎

PID 是在自動化過程控制中應用頗為廣泛的一種方法。PID 即按偏差的比例（P）、積分（I）和微分（D）進行控制，告訴 CPU 如何輸出控制量，以使測量值與給定值一致，達到自動控制的效果。LAUDA 的恒溫控制系統，就是基于PID 算法，實現高精度的溫度控制。

LAUDA PID 溫度控制參數:

02、理想的 PID 溫度控制參數

在有著完美 PID 控制參數的理想狀態下，實際溫度會(huì )在較短的時間內，與設定溫度一致。既不會(huì )產生溫度過沖（超出設定溫度），也不會(huì )長時間達不到設定溫度。

當實際溫度與設定溫度一致后，實際溫度會(huì )保持長時間的穩定，不會(huì )在設定溫度附近劇烈波動。

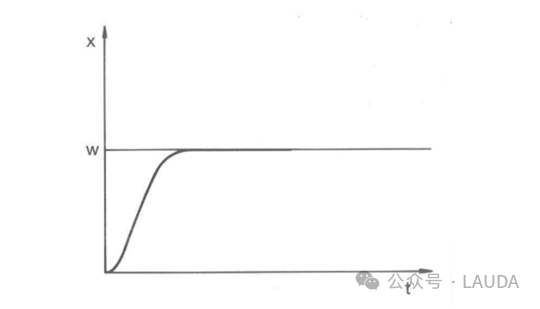

理想狀態下的最佳參數設置：

03、探索最佳的 PID 溫度控制參數

所有 LAUDA 設備出廠即設有調整好的 PID 參數，以 LAUDA Variocool 為例，當作為冷卻水循環設備運行時，出廠前已預設了 PID 控制參數，可以直接使用。

但是，對于不同的應用，如果更換不同的導熱液，就有可能會(huì )出現控溫不穩（導熱液的熱容量和粘度會(huì )影響控制性能），這時就需要根據具體情況，對 PID 控制參數進行現場調整。

首先，可以通過運行 LAUDA 自帶的參數自適應功能，對 PID 參數進行選擇。從控制面板上選擇 Menu - Setup - Control - Self  adaptation ，通過運行 Self adaptation 程序，可以得到自動優化后的 PID 參數。

不過，在我們的實際工作中，難免會(huì )遇到較復雜的情況，自適應功能選擇的 PID 參數無法滿足控溫要求，這時就需要對 PID 參數進行人工調整，達到較好的控溫狀態。

實際參數設置中遇到的問題：

比例范圍 Xp 代表對偏差比例 P 的控制。例如控制偏差為 2 K，Xp 設置為 10 K，則 P為控制偏差的 20％。

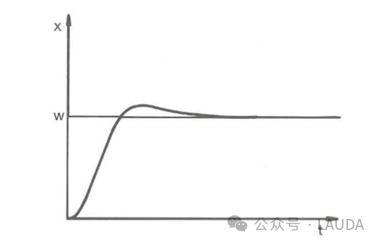

如果選擇的 Xp 過大，P 值較小，實際值會(huì )提前到達比例范圍，實際溫度容易過沖，超出設定溫度。

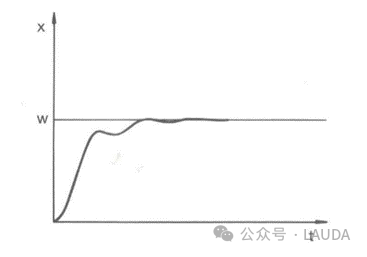

如果選擇的 Xp 過小，P 值保持 100% 的時間過長，控制值會(huì )迅速減小，實際溫度接近設定溫度的過程會(huì )過于緩慢。

復位時間 Tn 代表對積分部分 I 的控制，指定了對現有控制偏差進行積分的時間間隔。Tn 過大，控制偏差積分過慢，達到設定溫度的速度也會(huì )過于緩慢；Tn 過小，則導致積分運行太快，實際溫度會(huì )在設定溫度附近劇烈振蕩。

前置時間 Tv 代表對微分部分 D 的控制，它會(huì )影響實際溫度接近設定溫度的速度，并會(huì )抵消 P 和 I 對溫度控制的影響。前置時間 Tv 越大，輸出信號的衰減越強。根據經驗：Tv＝Tn×0.75，根據 Tn 值設定即可。

04、精準控溫，歡迎咨詢德祥

以上為大家簡單介紹了用于精準控溫的 PID 參數設置。在實際的應用控制中，三種參數互相影響，還需要通過實驗摸索以及成熟的經驗，來確定合適的參數。
