之前我們在《干貨分享 | 凍干樣品配方的關鍵溫度的測量》中，就已經聊到過關鍵溫度對于凍干工藝的重要性。
在冷凍干燥過程中，產品應保持在其關鍵溫度以下，如玻璃化轉變溫度(Tg’），共晶點(Teu)和塌陷溫度(Tc)，以確保一個安全和穩健的循環，并減少產品冷凍干燥后出現的有害缺陷的風險。缺陷可能包括但不限于產品內的物理塌陷或微塌陷、活性喪失和高水分含量。
微塌陷程度是頗具挑戰性的量化缺陷之一，許多配方由于藥物活性喪失而在第一個周期失效。
一、如何量化微塌陷程度？

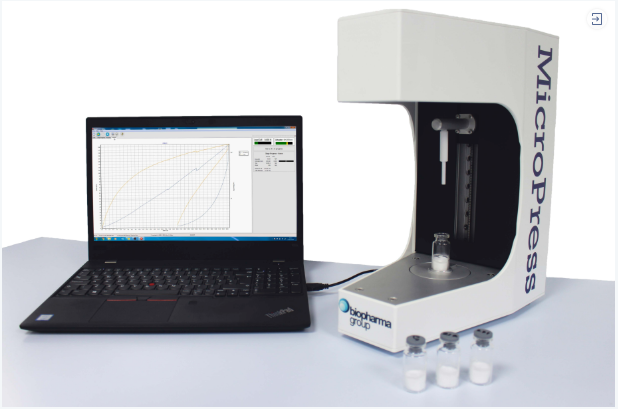

MicroPress 微壓力凍干餅分析儀
MicroPress 微壓力凍干餅分析儀是一款由Biopharma公司開發的創(chuàng )新儀器，用于量化低密度材料中的原位微觀缺陷。
例如，甘露醇經常用于配方中，它具有較高的關鍵溫度，可以掩蓋具有明顯較低關鍵溫度的產品的塌陷。葡萄糖的關鍵溫度在-41℃左右，當與甘露醇結合時，如果干燥超過關鍵溫度，就會(huì )塌陷。
然而，由于甘露醇的膨脹性，該混合物盡管可能存在結構缺陷，但一旦冷凍干燥，就具有良好的外觀。在保持甘露醇濃度不變的同時，可以通過改變葡萄糖的濃度來確定微塌陷的程度和餅狀結構的影響。通常， 由于高溫，用來冷凍干燥這種溶液的循環不會(huì )使葡萄糖足夠冷凍干燥，因此可能會(huì )發生塌陷。相反，甘露醇會(huì )干燥足夠的量來保持蛋糕的結構。然而， 由此產生的，看似不明顯的微觀的塌陷，會(huì )影響復水性，以及藥物本身的穩定性和活性。
以下是結合使用了MicroPress 微壓力凍干餅分析儀的具體實驗方法。
二、具體實驗方法
1、配方溶液制備
樣品溶液的制備方法見表1。所有化學品均來自Sigma Aldrich。使用6ml西林瓶灌裝2ml。

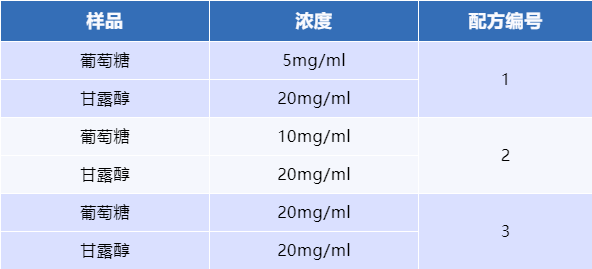

表1：起始溶液的濃度
2、樣品冷凍干燥
這些小瓶用表2所示的方法冷凍干燥。預凍讓所有的樣品被冷凍，使晶體尺寸增加，樣品進入下一個階段干燥。
在干燥階段，壓力降低，使冰升華，干燥產品。所有樣品都放置在凍干機的同一個托盤上，以控制干燥過程中的可見變量。

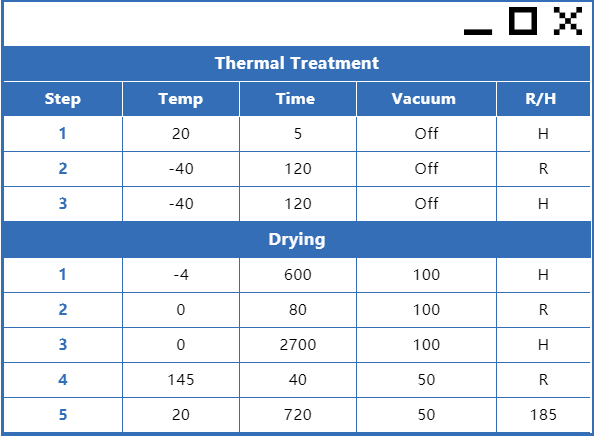

表2：在SP Scientific冷凍干燥機上使用的凍干工藝
3、MicroPress測量與分析
所有的樣品都在MicroPress上使用相同的一組參數進行分析 ，通過用戶友好的軟件設計，參數很容易設置，并可以更改以適應多種要求。參數設置情況見表3。

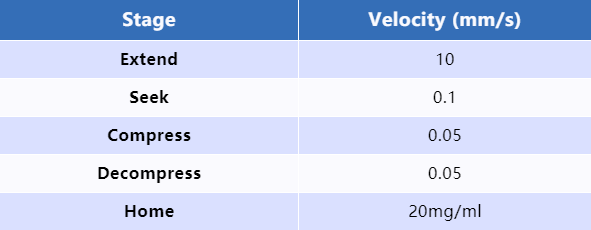

表3：MicroPress測試階段及相應的速度
Extend階段的速度為10mm/s，與估計的蛋糕高度的距離在5mm以?xún)取?/span>Seek階段找到蛋糕的頂部，一旦感覺到力，Compress階段開始，然后記錄施加在蛋糕上的力。
4、結果分析
下表4顯示了從配方分析獲得的結果。配方1具有最高的楊氏模量，因此是最強的蛋糕。

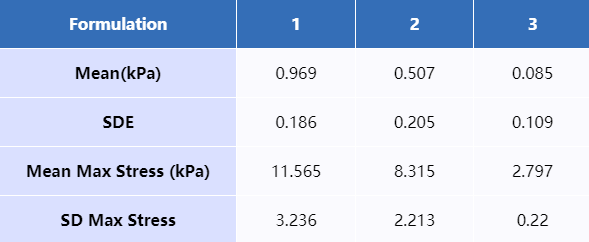

表4：獲得的3種配方的強度結果
● 配方1的平均楊氏模量為0.969 kPa，配方1中最強的值為圖1中的橙色。該蛋糕的楊氏模量為1.246 kPa，最大應力為17.600 kPa；
● 圖1中的另外兩條曲線分別表示配方2 (灰色) 和配方3 (藍色) 。配方2的楊氏模量為0.473 kPa，最大應力為7 kPa；
● 配方3（藍色）看似比配方2（灰色）有一個更高的最大應力，實際上真正的最大應力在應變51%左右，楊氏模量為0.017 kPa，最大應力為2.660 kPa，是所有被分析的蛋糕中最弱的。

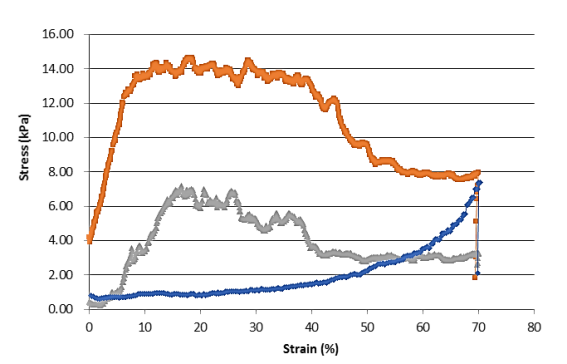

圖1：使用MicroPress分析的三種配方圖（配方1-橙色，配方2-灰色，配方3-藍色）
三、關于實驗的討論
表4中為本次實驗中獲得的數據。甘露醇/葡萄糖樣品溶液中的葡萄糖濃度越高，蛋糕的強度就越弱。傳統的甘露醇被用作賦形劑，已知它對許多配方的關鍵溫度有積極 的影響。然而，這可能掩蓋了一個配方可能具有的一些關鍵溫度。葡萄糖的塌陷溫度為-41.0℃，當甘露醇凍干時，塌陷在甘露醇支架上。這種蛋糕看起來很結實， 眼見的外觀良好，但當用掃描電鏡或類似的技術分析時 ，晶格看起來更“濕潤”，孔隙更寬。
當用MicroPress分析時，增加葡萄糖濃度對材料強度的影響是很明顯的。蛋糕內的葡萄糖越多，物質強度就會(huì )減弱。當使用冷凍干燥顯微鏡(FDM)或差示掃描量熱法(DSC)進行分析時，發現樣品往往只顯示甘露醇的結晶和熔化，而甘露醇有著強大的外部結構，掩蓋了葡萄糖的玻璃化轉變。
關鍵溫度分析只揭示了甘露醇的熔化，因此當產品凍干保持樣品在-10℃以下，葡萄糖在主體材料中塌陷。因此， 由于葡萄糖的關鍵溫度較低，甘露醇通常能夠在標準的初級干燥條件下很好地干燥，而葡萄糖則不能。此外，當配方中的葡萄糖濃度增加時，蛋糕內的微塌陷程度增加，從而產生較弱的蛋糕。在儲存或運輸過程中，有微塌陷的材料更容易損壞或減少活性成分。
四、結論
傳統上，凍干樣品的質量是由一些定性技術來確定的，包括；視覺評估，復水時間，與參考文獻相比的外在強度，水分含量。然而，這是一種主觀的分析，數據的質量可能取決于操作者的經驗。Biopharma公司開發了這種壓痕技術 ，并將其應用于凍干蛋糕，以減少主觀性，并提供凍干產品的定性數據，以確定樣品中是否存在產品缺陷。
配方中每個成分的關鍵溫度與配方的整體關鍵溫度同樣重要，凍干產品在一個看似安全的溫度會(huì )導致弱蛋糕由于凍干期間結構減弱和微塌陷影響蛋糕的強度。
一旦材料被凍干，MicroPress可以用來測試得到的蛋糕的物理特性，以及它們是否在整體強度的所需參數范圍內。在MicroPress上分析的蛋糕還可以使用卡爾-費休法測試水分含量， 如果需要玻璃化轉變溫度或熔點溫度也可以使用mDSC進行測試。
一旦確定了凍干樣品的初始曲線，可以改變配方，增加其它輔料，這可能會(huì )影響凍干蛋糕強度。如表4所示，增加材料的濃度并不一定會(huì )增加蛋糕的強度。因此，如果在運輸過程中發現蛋糕破裂或破碎的問題，則應進行輕微的改變，或包含或排除一種或多種輔料可能是有益的。
